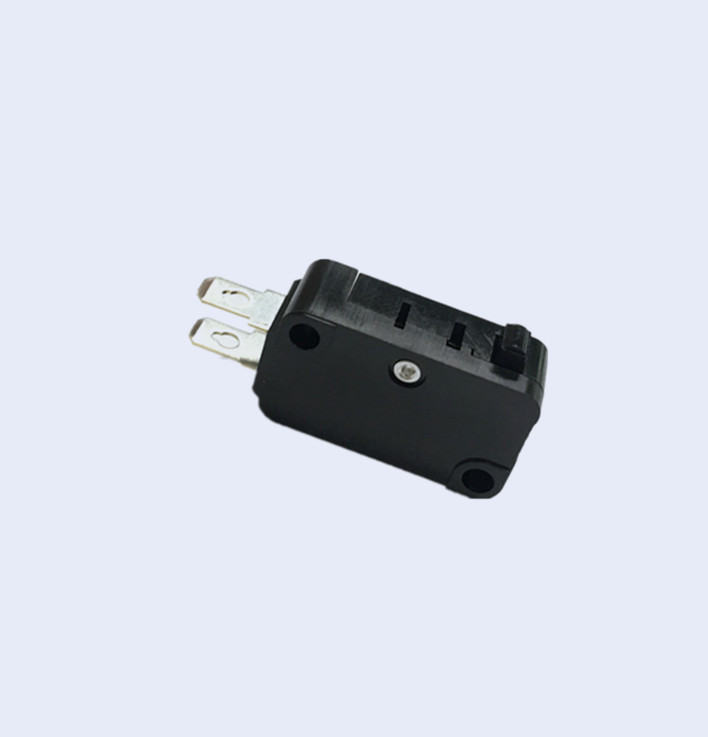

歐姆龍微動開關D2RV系列

在惡劣的環境（粉塵、高濕度、硅氣體等）中的微小負載領域發揮高可靠性。 開關內部使用舌簧開關。在微小負載領域具有高接觸可靠性。 V型小型基本開關安裝間距相同。 反彈時間在1ms以下，使用壽命長。
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項
驅動桿 動作力(OF)
最大 		型號
針狀按鈕型 0.25N D2RV-E
0.49N D2RV
0.98N D2RV-G
短擺桿型 0.49N D2RV-L11
0.98N D2RV-L11G
擺桿型 0.25N D2RV-L
0.49N D2RV-LG
R擺桿型 0.25N D2RV-L13
0.49N D2RV-L13G
滾珠短擺桿型 0.49N D2RV-L22
0.98N D2RV-L22G
滾珠擺桿型 0.25N D2RV-L2
0.49N D2RV-L2G

■ 額定值

開關電壓 DC100V（最大）
開關電流 DC0.25A（最大）
接點容量 10W（最大）
注. 上述額定值是在下面條件下測得的數據。

(1)環境溫度：20±2℃

(2)環境濕度：65±5%RH

(3)操作頻率：30次/min

■ 性能

容許操作速度 0.1mm～1m/s（針狀按鈕型的場合）
容許操作頻率 機械 200次/min
電氣 200次/min
絕緣電阻 100MΩ以上（DC500V絕緣電阻計）
接觸電阻（初期值） 150mΩ以下
耐壓＊1 同極端子間 DC200V 1min
帶電金屬部與地之間 AC500V 50/60Hz 1min
各端子和非帶電金屬部之間 AC500V 50/60Hz 1min
振動＊2 誤動作 頻率10～55Hz 雙振幅1.5mm
沖擊＊2 耐久 最大500/s2
誤動作 最大200m/s2
壽命＊3 機械 1,000萬次以上（60次/min）
電氣 300萬次以上（30次/min）
保護結構 IEC IP40
使用環境溫度 -10～+60℃ 60%RH以下（無結冰、無凝露）
使用環境濕度 80%RH以下（+5～+35℃時）
重量 約7g（端子型的針狀按鈕型的場合）
注. 上述數值為初始值。
*1. 耐電壓為使用了隔板時的數值。（請參考相關頁）
*2. 在針狀按鈕型中為自由位置和總行程位置的數值，擺桿型時是總行程位置
上的數值。接點的閉路或開路在1ms以內。
*3. 關于試驗條件請另行查詢

（單位：mm）/動作特性

針狀按鈕型
D2RV-E
D2RV
D2RV-G
?
動作特征 型號
D2RV-E D2RV D2RV-G
動作力 OF最大
0.25N 0.49N 0.98N
預行程 PT 最大
過行程 OT最小
響應差的行程 MD最大
1.6mm
0.6mm
0.8mm
動作位置 OP
14.4±0.6mm
短擺桿型
D2RV-L11
D2RV-L11G
?
動作特征 型號
D2RV-L11 D2RV-L11G
動作力 OF最大
0.49N 0.98N
預行程 PT 最大
過行程 OT最小
響應差的行程 MD最大
1.8mm
0.4mm
1.0mm
動作位置 OP
15.0±0.6mm
擺桿型
D2RV-L
D2RV-LG
?
動作特征 型號
D2RV-L D2RV-LG
動作力 OF最大
0.25N 0.49N
預行程 PT 最大
過行程 OT最小
響應差的行程 MD最大
4.0mm
1.0mm
1.6mm
動作位置 OP
14.4±1.2mm
R形擺桿型
D2RV-L13
D2RV-L13G
動作特征 型號
D2RV-L13 D2RV-L13G
動作力 OF最大
0.25N 0.49N
預行程 PT 最大
過行程 OT最小
響應差的行程 MD最大
4.0mm
1.0mm
1.6mm
動作位置 OP
18.1±1.2mm
注1. 上述外形尺寸圖中，未注公差為±0.4mm。
注2. 動作特性為向A方向（??）動作時的情況。
滾珠短擺桿型
D2RV-L22
D2RV-L22G
?
動作特征 型號
D2RV-L22 D2RV-L22G
動作力 OF最大
0.49N 0.98N
預行程 PT 最大
過行程 OT最小
響應差的行程 MD最大
1.8mm
0.4mm
1.0mm
動作位置 OP
20.4±0.6mm
滾珠擺桿型
D2RV-L2
D2RV-L2G
?
動作特征 型號
D2RV-L2 D2RV-L2G
動作力 OF最大
0.25N 0.49N
預行程 PT 最大
過行程 OT最小
響應差的行程 MD最大
4.0mm
1.0mm
1.6mm
動作位置 OP
19.9±1.2mm
注1. 上述外形尺寸圖中，未注公差為±0.4mm。
注2. 動作特性為向A方向（??）動作時的情況。
