鍍銀 (Ag-P) | 鍍金（Au-P） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
直端子
|
左角端子＊
|
右角端子＊
|
直端子
|
左角端子＊
|
右角端子＊
|
|||||||
|
針狀按鈕型
|
D2MQ-1 | D2MQ-1-TL | D2MQ-1-TR | D2MQ-1-105 |
|
|
||||||
|
葉式擺桿型
|
D2MQ-1L | D2MQ-1L-TL | D2MQ-1L-TR | D2MQ-1L-105 |
|
|
||||||
|
葉式擺桿型
|
D2MQ-4L-1 | D2MQ-4L-1-L | D2MQ-4L-1-R | D2MQ-4L-105-1 | D2MQ-4L-105-1-L | D2MQ-4L-105-1-R | ||||||
|
＊端子形狀圖是從右圖的箭頭方向來看 開關時的情形。 |
|
|
鍍銀型 | 鍍金型 | ||||
|---|---|---|---|---|---|---|
| 阻性負載 | ||||||
| DC30V | 0.5A | 50mA | ||||
| 注. | 上述額定值是在下面條件下測得的數據。 |
|
|
(1)環境溫度：20±2℃ |
|
|
(2)環境濕度：65±5%RH |
| 容許操作速度 | 0.1mm~0.5m/s（針狀按鈕型） | |
|---|---|---|
| 容許操作頻率 | 機械 | 60次/min |
| 電氣 | 30次/min | |
| 絕緣電阻 | 100MΩ以上（DC500V絕緣電阻計） | |
| 接觸電阻（初始值） | 100mΩ以下 | |
| 耐電壓 | 同極端子間 | AC500V 50/60Hz 1min |
|
帶電金屬部 與地之間 |
AC500V 50/60Hz 1min | |
| 振動＊1 | 誤動作 | 頻率10～55Hz 雙振幅1.5mm |
| 沖擊＊1 | 耐久 | 最大1000m/S2 |
| 誤動作 | 最大300m/S2 | |
| 壽命＊2 | 機械 | 3萬次以上（60次/min） |
| 電氣 | 1萬次以上（30次/min） | |
| 保護結構 | IEC IP40 | |
| 使用環境溫度 | -15～+70℃ 60%RH以下（無結冰、無凝露） | |
| 使用環境濕度 | 35~85%RH（+5～+35℃時） | |
| 重量 | 約0.3g | |
| 注. | 上述數值為初始值。 |
| *1. |
針狀按鈕型為自由位置和總行程位置上的數值，擺桿型為總行程位置上的數值。 接點的閉路或開路在1ms以內。 |
| *2. |
關于試驗條件請另行垂詢。 |
| 注: | 1. | 圖例、圖紙為直型端子的情況。左角端子及右角端子已被省略。 |
| 2. | 上述外形尺寸圖中，未注公差為±0.15mm。 | |
| 3. |

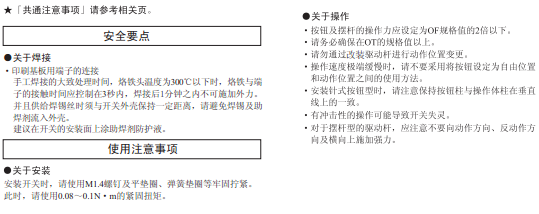

動作特性為向A方向 ( )動作時的情況。
|
|
||||||||||||
|
|
||||||||||||
|
||||||||||||
|
|
||||||||||||
|
||||||||||||
