SSG歐姆龍微動開關

SSG超小型基本開關
  1. 種類
  2. 額定/性能

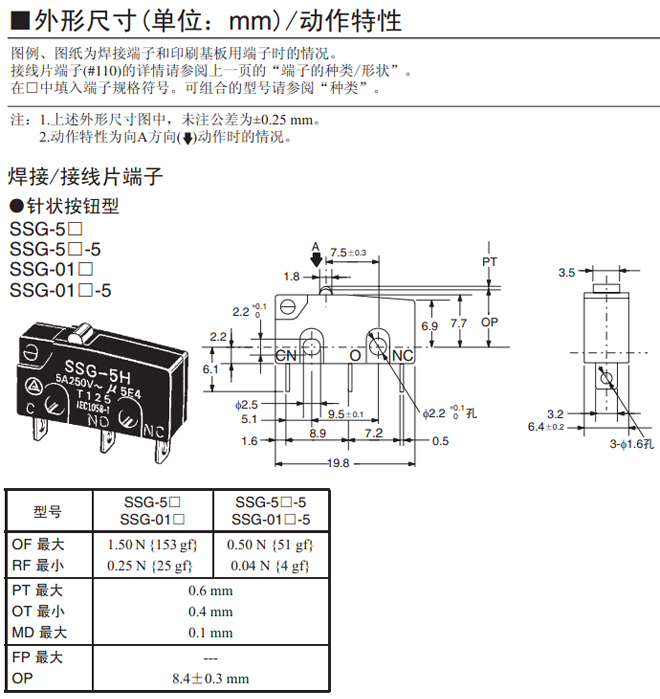

  3. 外形尺寸

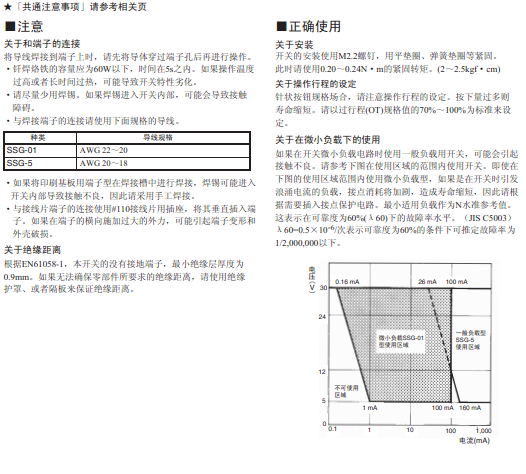

  4. 注意事項
額定值 5 A 0.1 A
驅動桿                 端子 動作力(OF)最大
針狀按鈕型 焊接端子 1.50 N {153 gf} SSG-5H SSG-01H
接線片端子(#100) SSG-5 SSG-01T

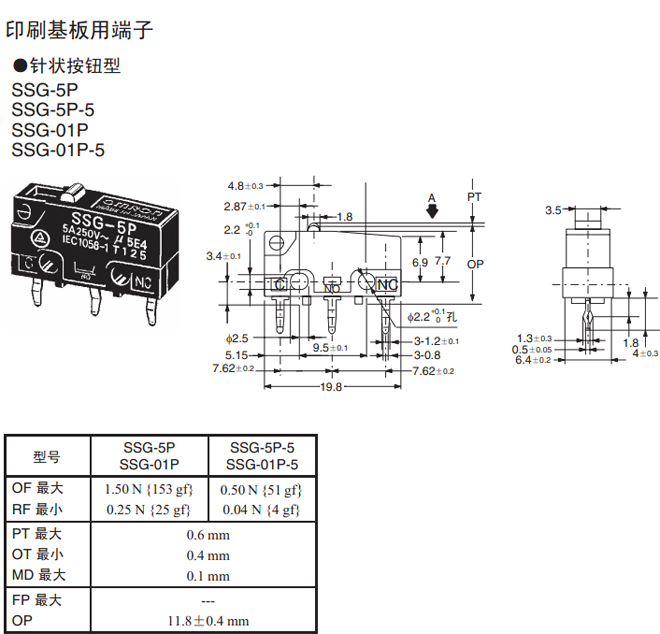

印刷基板用端子 SSG-5P SSG-01P
焊接端子 0.50 N {51 gf} SSG-5H-5 SSG-01H-5
接線片端子(#100) SSG-5T-5 SSG-01T-5
印刷基板用端子 SSG-5P-5 SSG-01P-5

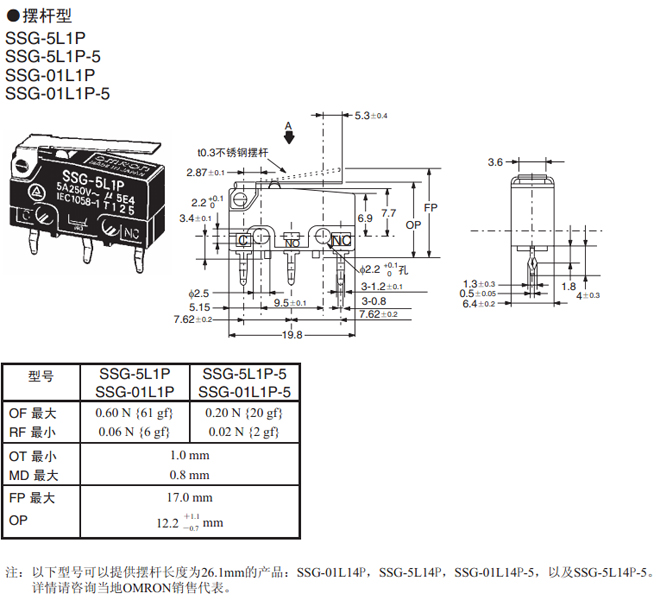

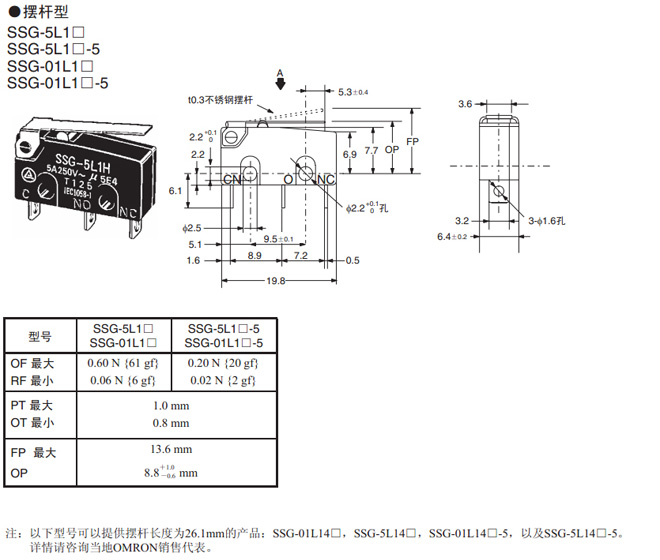

擺桿型 焊接端子 0.60 N {61 gf} SSG-5L1H SSG-01L1H
接線片端子(#100) SSG-5L1T SSG-01L1T
印刷基板用端子 SSG-5L1P SSG-01L1P
焊接端子 0.20 N {20 gf SSG-5L1H-5 SSG-01L1H-5
接線片端子(#100) SSG-5L1T-5 SSG-01L1T-5
印刷基板用端子 SSG-5L1P-5 SSG-01L1P-5

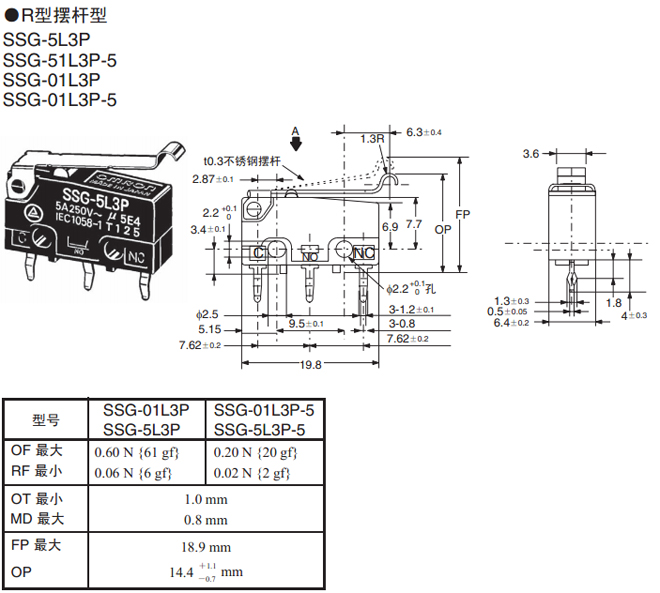

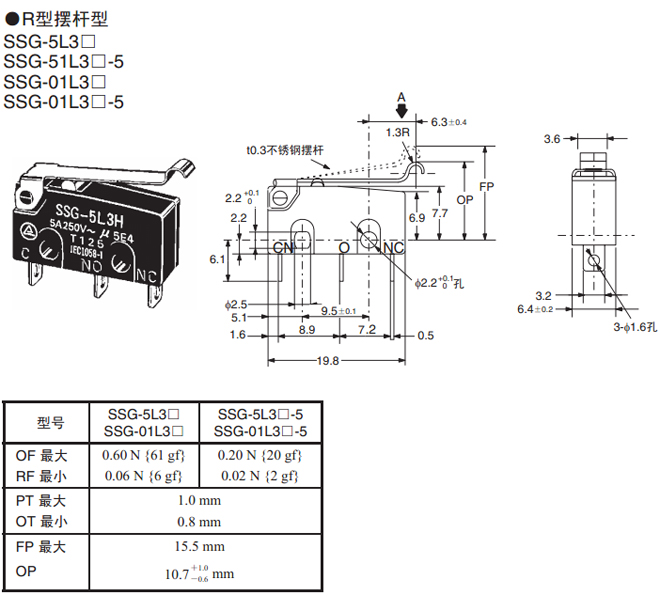

R型擺桿型 焊接端子 0.60 N {61 gf} SSG-5L3H SSG-01L3H
接線片端子(#100) SSG-5L3T SSG-01L3T
印刷基板用端子 SSG-5L3P SSG-01L3P
焊接端子 0.20 N {20 gf} SSG-5L3H-5 SSG-01L3H-5
接線片端子(#100) SSG-5L3T-5 SSG-01L3T-5
印刷基板用端子 SSG-5L3P-5 SSG-01L3P-5

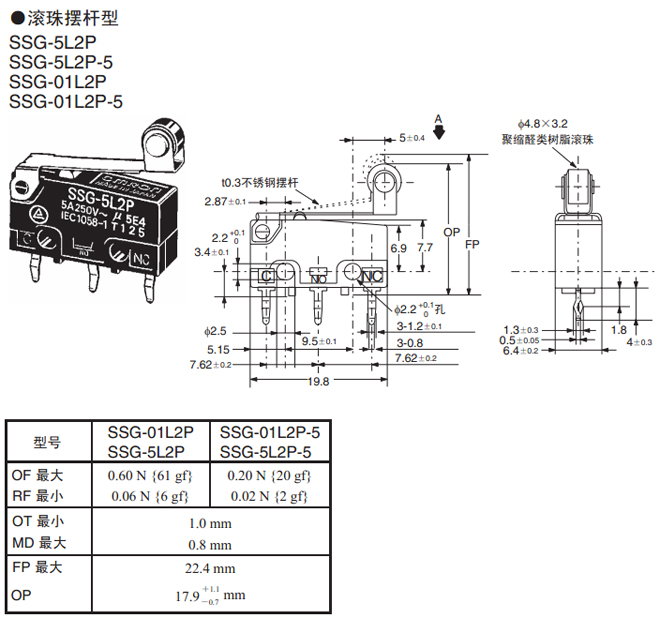

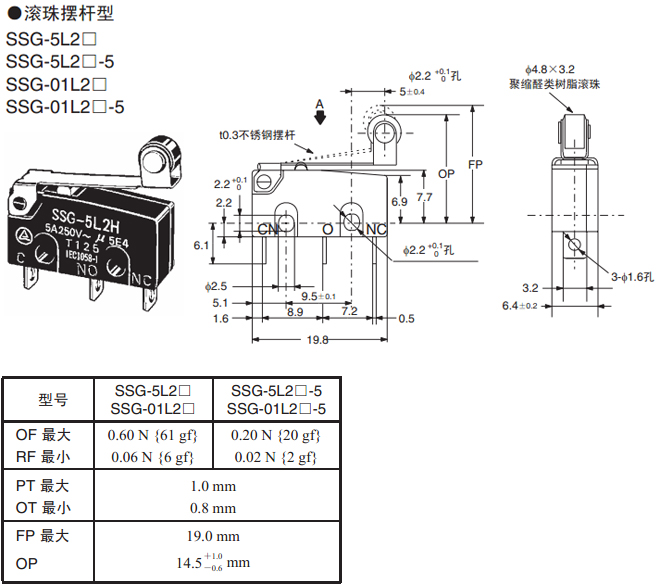

滾珠擺桿型 焊接端子 0.60 N {61 gf} SSG-5L2H SSG-01L2H
接線片端子(#100) SSG-5L2T SSG-01L2T
印刷基板用端子 SSG-5L2P SSG-01L2P
焊接端子 0.20 N {20 gf} SSG-5L2H-5 SSG-01L2H-5
接線片端子(#100) SSG-5L2T-5 SSG-01L2T-5
印刷基板用端子 SSG-5L2P-5 SSG-01L2P-5
注：SPST-NO和SPES-NC型號的詳細情況，請咨詢當地OMRON銷售代表

額定值

項目 阻抗負載
型號 額定電壓
SSG-5 AC125V 5A
AC250V 3A
SSG-01 AC125V 0.1A
DC 30V 0.1A
注.1.上述數值表示穩定電流。
2.直流并且有浪涌的情況下，請同時使用浪涌抑制電路。
3.上述額定值要符合以下使用條件的場所。
? 環境溫度：20±2℃
? 環境濕度：65±5%RH
? 操作頻率：30次/min.

■ 性能

容許操作速度 0.1mm～1m/s(針狀按鈕型的場合)
容許操作頻率 機械 最大400次/min
電氣 最大30次/min
絕緣電阻 100MΩ以上
接觸電阻 OF 1.50 N SSG-5 models: 30mΩ最大
SSG-01 models: ?50mΩ最大
OF ?0.50 N SSG-5 models: 50mΩ最大
SSG-01 models: ?100mΩ最大
耐電壓 同極端子之間 AC1,000V,50/60Hz 1min(SSG-01H和SSG-01T型為 ?AC600V)
帶電金屬部與地之間 AC1,500 V, 50/60 Hz 1 min
各端子與非帶電金屬部之間 AC1,500 V, 50/60 Hz 1 min
振動 誤動作 10～2,000 Hz, 196 m/s2 {20G}
沖擊 誤動作 490 m/s2 {約 50G}
壽命（注2） 機械 10,000,000 次以上 (60 次/min)
電氣 200,000次以上(30次/min)
保護結構（IP等級） IEC IP40
防觸電保護等級 Class I
漏電特性 175
使用環境溫度度 –25°C～125°C (在環境濕度60% 以下) (無結冰)
使用環境濕度 85% RH以下 (5°C～30°C時)
重量 約1.6g（針狀按鈕型 的場合）
注.1.以上給出的餓數值為初始值。
2.試驗條件，請聯系當地OMRON銷售代表。
