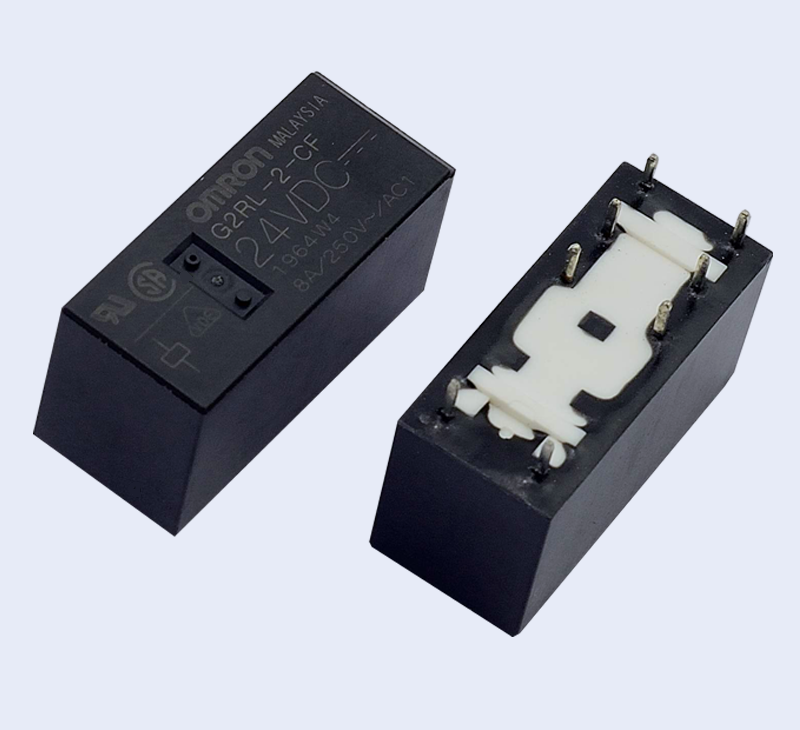

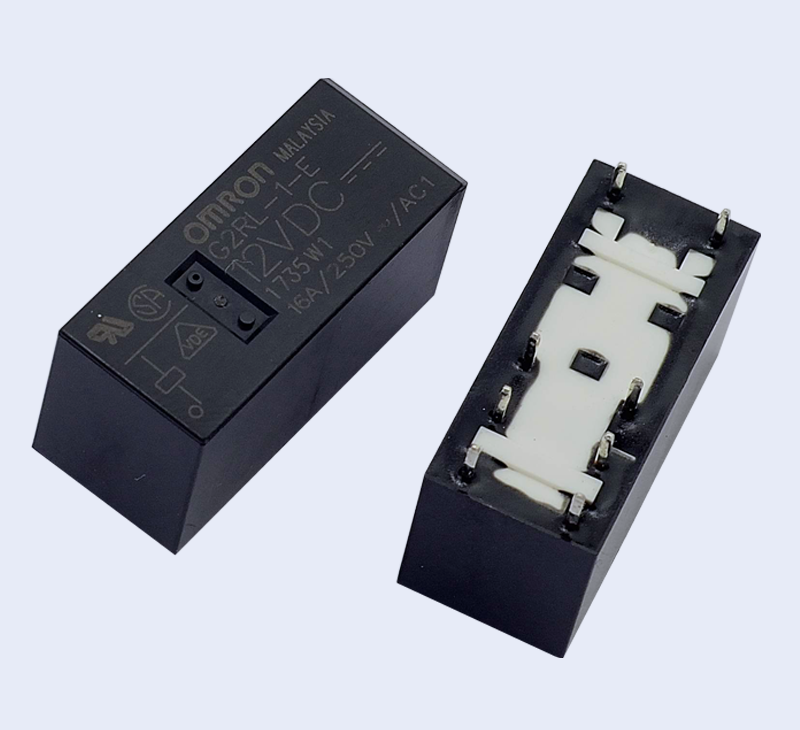

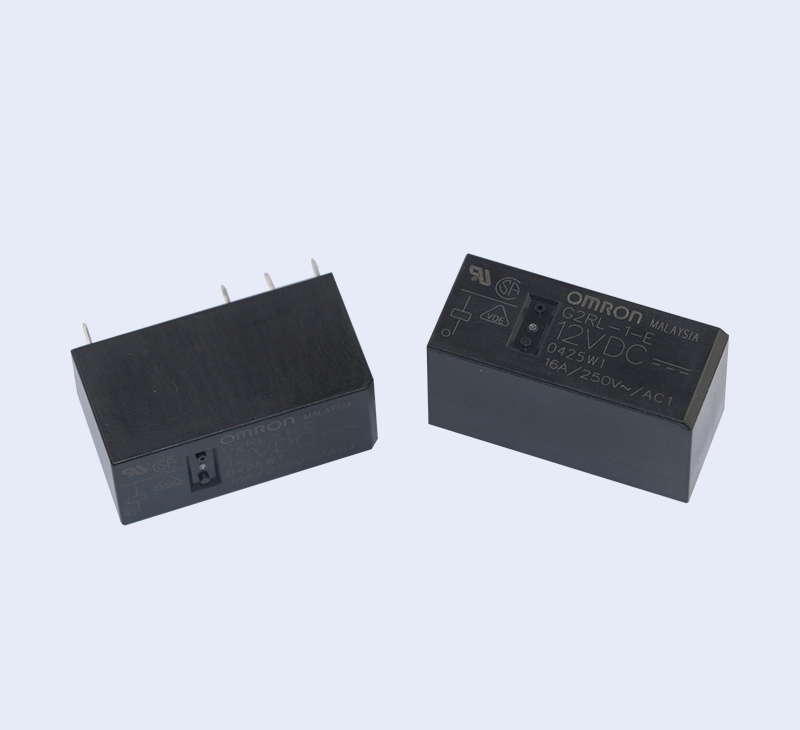

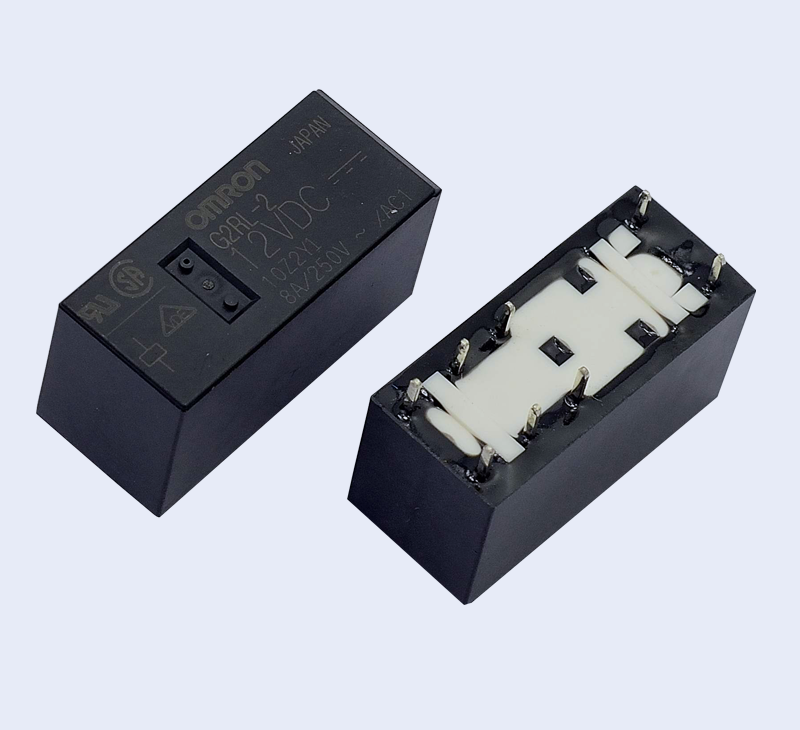

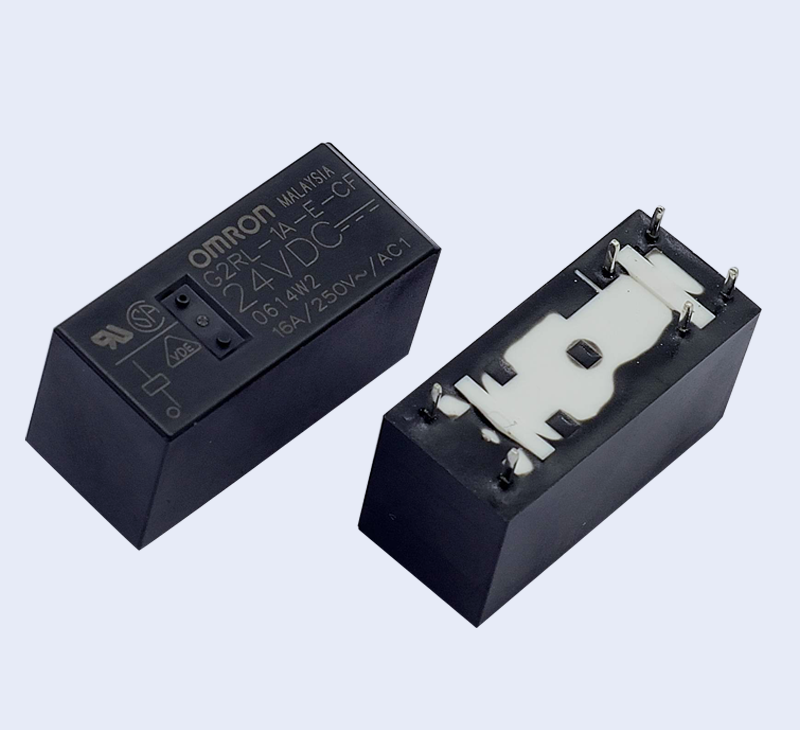

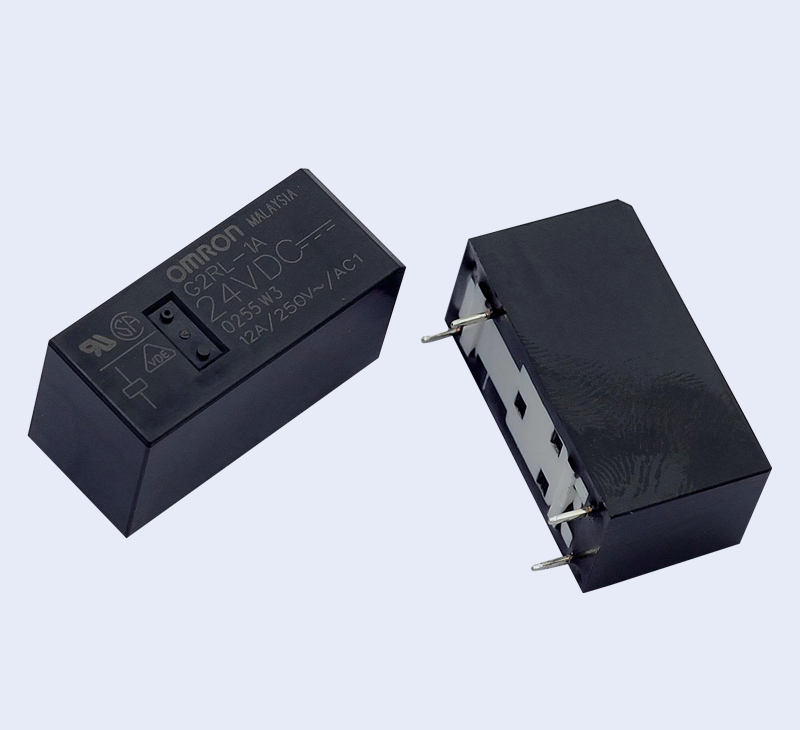

G2RL歐姆龍功率繼電器

G2RL 功率繼電器 可用于小型設備內置的高度僅15.7mm的低背功率繼電器 ? 提供1極、2極、高容量型等多樣型號選擇。 ? 消耗功率400mW的高靈敏度。 ? 線圈與接點間的絕緣距離8mm以上。 ? 耐沖擊電壓10kV的高絕緣性能。 ? 可滿足使用環境溫度85℃的性能要求。 ? 產品標準獲得VDE規格認證。 1極、2極、高容量型功率繼電器
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項

G2RL 功率繼電器

可用于小型設備內置的高度僅15.7mm的低背功率繼電器

? 提供1極、2極、高容量型等多樣型號選擇。

? 消耗功率400mW的高靈敏度。

? 線圈與接點間的絕緣距離8mm以上。

? 耐沖擊電壓10kV的高絕緣性能。

? 可滿足使用環境溫度85℃的性能要求。

? 產品標準獲得VDE規格認證。

極數

接點構成
分類 保護構造
1極 2極 最小包裝單位
1a 1c 2a 2c
型號 線圈額定 電壓(V) 型號 線圈額定 電壓(V) 型號 線圈額定 電壓(V) 型號 線圈額定 電壓(V)
標準型 耐焊劑型 G2RL-1A DC 5 G2RL-1 DC 5 G2RL-2A DC 5 G2RL-2 DC 5 20個/桿裝
DC 12 DC 12 DC 12 DC 12
DC 24 DC 24 DC 24 DC 24
DC 48 DC 48 DC 48 DC 48
高容量型 G2RL-1A-E DC 5 G2RL-1-E DC 5 - DC 5 - DC 5
DC 12 DC 12 DC 12 DC 12
DC 24 DC 24 DC 24 DC 24
DC 48 DC 48 DC 48 DC 48

額定值

●?操作線圈
額定電壓（V） 項目
額定電流
(mA) 		線圈電阻
(Ω) 		動作電壓
(V) 		復位電壓
(V) 		最大容許電壓
(V) 		消耗功率
(mW)
DC 5 80.0 62.5 70％
以下 		10％以上 130％
（85℃） 		約400
12 33.33 360
24 16.7 1,440
48 8.96 5,358 約430
注.1.額定電流和線圈電阻的值為線圈溫度在＋23℃時的值，并有±10％的公差。
注.2.動作特性為線圈溫度在＋23℃時的值。
注.3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
●?開關部（接點部）
分類
項目 型號?
標準型（阻性負載） 高容量型（阻性負載）
G2RL-1A G2RL-1 G2RL-2A G2RL-2 G2RL-1A-E G2RL-1-E
接觸結構 單
接點材質 Ag合金（無Cd材質）
額定負載 AC?250V?12A AC?250V?8A AC?250V?16A
額定通電電流 12A 8A 16A
接點電壓的最大值 AC?440V、DC?300V
接點電流的最大值 12A 8A 16A
故障率?P水準（參考值＊） DC?24V?40mA

*此值為開關頻率120次/分鐘時的值。

■?性能

分類
項目 極數
標準型 高容量型
1極 2極 1極
接觸電阻＊1 100mΩ以下
動作時間 15ms以下
復位時間 5ms以下
最大開
關頻率 		機械 18,000次/h
額定負載 1,800次/h
絕緣電阻＊2 1,000MΩ以上
耐壓 線圈和接點之間 AC?5,000V?50/60?Hz?1min
同極接點之間 AC?1,000V?50/60?Hz?1min
異極接點之間 - AC?2,500V?50/60?Hz?1min -
耐沖擊電壓 10kV?(1.2×50μs)
振動 耐久 10～55～10Hz?單振幅0.75mm（雙振幅1.5mm）
誤動作 10～55～10Hz?單振幅0.75mm（雙振幅1.5mm）
沖擊 耐久 1,000m/s2
誤動作 勵磁:100m/s2、無勵磁:100m/s2
壽命 機械 2,000萬次以上（開關頻率18,000次/h）
電氣＊3
（阻性負載） 		G2RL-1A：AC250V?12A?10萬次
G2RL-1?：AC250V?12A?5萬次 		G2RL-2A：AC250V?8A?10萬次
G2RL-2?：AC250V8A?5萬次 		G2RL-1A-E：AC250V?16A?5萬次
G2RL-1-E?：AC250V?16A?3萬次
使用環境溫度 -40～+85℃（無結冰、無凝露）
使用環境濕度 5～85%RH
重量 約12g

注.?上述為初始值。
＊1.?測量條件：根據壓降法，在DC?5V?1A的條件下測量。
＊2.?測量條件：使用DC?500V兆歐表，測量位置與測耐壓位置相同。
＊3.?開關頻率1,800次/小時。


(単位:mm)
G2RL-1A
G4A：外形1
印刷基板加工尺寸（BOTTOM VIEW）

G4A：外形2 		端子配置/內部接線圖（BOTTOM VIEW）
G4A：外形3
G2RL-1
G4A：外形4
印刷基板加工尺寸（BOTTOM VIEW）
G4A：外形5 		端子配置/內部接線圖（BOTTOM VIEW）
G4A：外形6
