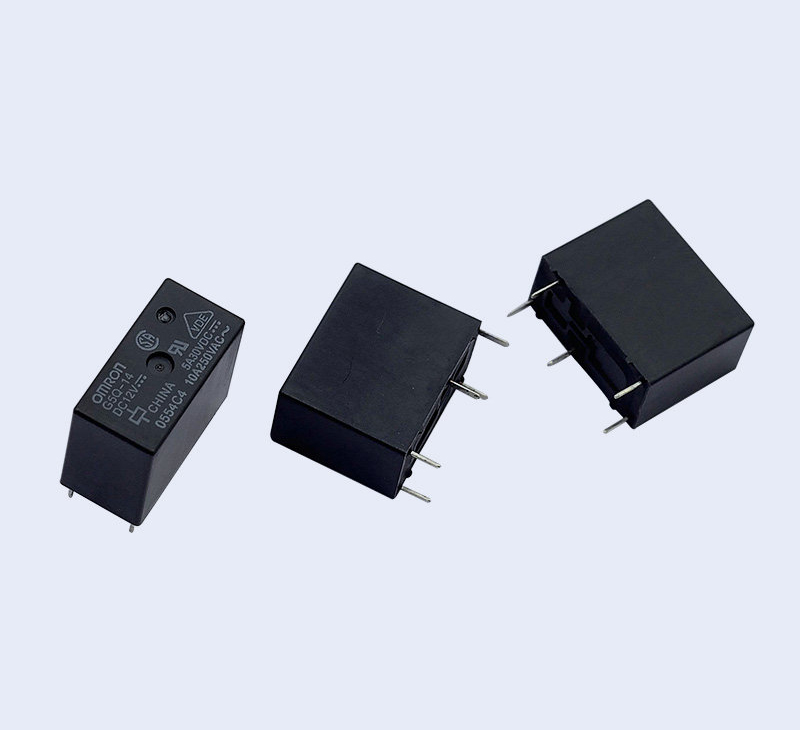

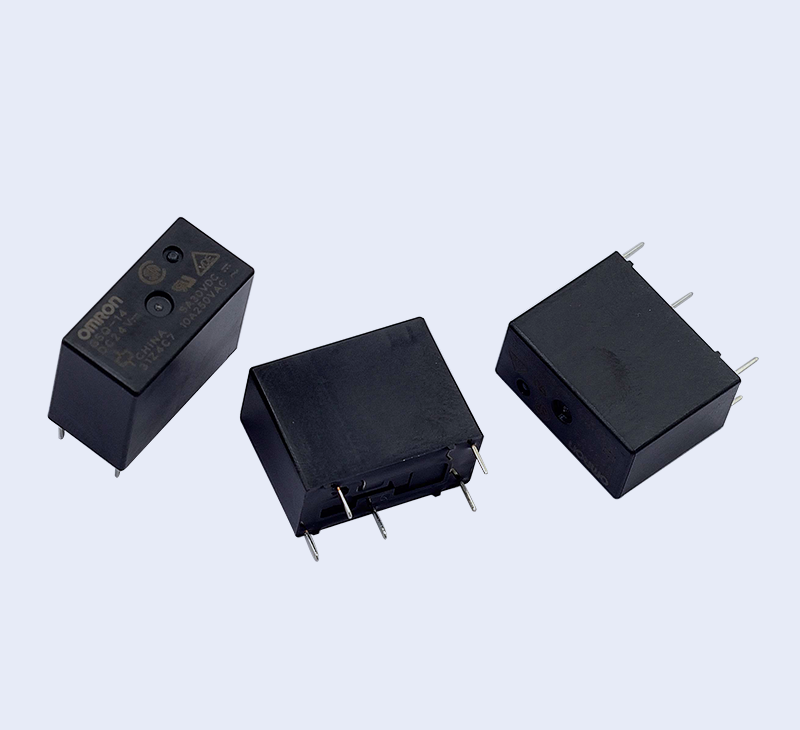

G5Q 功率繼電器
1極10A開關容量的小型功率繼電器
? 小型1a/1c接點繼電器
? 具有高開關性能，適用于各種負載。
? 可確保8kV耐沖擊電壓（線圈-接點間）的小型產品。
分類
保護構造
接點結構
標準型
最小包裝單位
耐助焊劑型
塑料密封型
型號
線圈額定電壓（V）
型號
線圈額定電壓（V）
1a
G5Q-1A
DC 5
G5Q-1A4
DC 5
40個/桿裝
DC 9
DC 9
DC12
DC12
DC24
DC24
1c
G5Q-1
DC 5
G5Q-14
DC 5
DC 9
DC 9
DC12
DC12
DC24
DC24
注.訂購時，請注明線圈額定電壓（V）。
例：G5Q-1A DC5
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
| 額定值 |
| 操作線圈 |
|
額定電流 （mA） |
線圈電阻 （Ω） |
動作電壓 （V） |
復位電壓 （V） |
最大容許電壓 （V） |
消耗功率 （mW） |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1a | DC | 5 | 40 | 125 | 75％以下 | 5％以上 |
190％ （23℃時） |
約200 | ||
| 9 | 22.2 | 405 | ||||||||
| 12 | 16.7 | 720 | ||||||||
| 24 | 8.3 | 2880 | ||||||||
| 1c | 5 | 80 | 63 | 約400 | ||||||
| 9 | 44.4 | 202 | ||||||||
| 12 | 33.3 | 360 | ||||||||
| 24 | 16.7 | 1440 | ||||||||
| 注1.?額定電壓、線圈電阻為線圈溫度+23℃時的值，公差±10％。 |
| 注2.?動作特性為線圈溫度為+23℃時的值。 |
| 注3.?最大容許電壓為繼電器線圈能夠施加的電壓最大值。 |
| 開關部（接點部） |
|
電阻負載 | ||||
|---|---|---|---|---|---|
| 1a | 1c | ||||
| 接觸結構 | 單 | ||||
| 接點材質 | Ag合金(無Cd材料) | ||||
| 接定負載 | AC125V?10A | AC125V?10A（N.O.）?AC125V?3A（N.C.） | |||
| AC125V?3A | AC125V?3A（N.O.）?AC250V?3A（N.C.） | ||||
| AC250V?3A | AC250V?3A（N.O.）?DC?30V?3A（N.C.） | ||||
| DC?30V?5A | DC?30V?5A（N.O.） | ||||
| 額定通電電流 | 10A（N.O.）/3A（N.C.） | ||||
| 接點電壓最大值 | AC277V、?DC30V | ||||
| 接點電流最大值 |
AC：10A（N.O.）/3A（N.C.） DC：5A（N.O.）/3A（N.C.） |
||||
| ■?性能 |
| 項目????????????????????????????????????????種類 | 標準型 | |
| 接觸電阻?＊1 | 100mΩ以下 | |
| 動作時間 | 10ms以下 | |
| 復位時間 | 5ms以下 | |
| 絕緣電阻?＊2 | 1,000MΩ以上 | |
| 耐壓 | 線圈和接點之間 | AC4,000V?50/60Hz?1min |
| 同極接點之間 | AC1,000V?50/60Hz?1min | |
| 絕緣距離 | 線圈與接點間 | 空間：3.2mm、沿面：6.4mm |
| 耐沖擊電壓 | 8kV（1.2×50μs） | |
| （線圈和接點之間） | ||
| 振動 | 耐久 | 10～55～10Hz?單振幅0.75mm（雙振幅1.5mm） |
| 誤動作 | 10～55～10Hz?單振幅0.75mm（雙振幅1.5mm） | |
| 沖擊 | 耐久 | 1000m/s2 |
| 誤動作 | 100m/s2 | |
| 壽命 | 機械 | 1,000萬次以上（開關頻率18,000次/h） |
| 電氣 | ·N.O.側接點 | |
| AC125V?10A?電阻負載?5萬次以上（開關頻率?1秒ON－3秒OFF） | ||
| AC125V?3A?電阻負載?20萬次以上（開關頻率?1秒ON－1秒OFF） | ||
| AC250V?3A?電阻負載?10萬次以上（開關頻率?1秒ON－1秒OFF） | ||
| DC?30V?5A?電阻負載?10萬次以上（開關頻率?1秒ON－1秒OFF） | ||
| ·N.C.側接點 | ||
| AC125V?3A?電阻負載?20萬次以上（開關頻率?1秒ON－1秒OFF） | ||
| AC250V?3A?電阻負載?10萬次以上（開關頻率?1秒ON－1秒OFF） | ||
| DC?30V?3A?電阻負載?10萬次以上（開關頻率?1秒ON－1秒OFF） | ||
| 故障率?P水準（參考值?＊3） | DC5V?10mA | |
| 使用環境溫度 | -40～105℃（無結冰、無凝露） | |
| 使用環境濕度 | 5～85％RH | |
| 重量 | 約6.5g | |
?
| 注.上述值為初始值。 | |
| *1.測量條件：根據電壓下降法，在DC5V?1A的條件下。 | |
| *2.測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。 | |
| *3.此值為開關頻率120次/min時的值。 |
(單位: mm)
? 平均值
公差: ±0.1 mm
無線圈極性
? 平均值
公差: ±0.1 mm
(無線圈極性)
