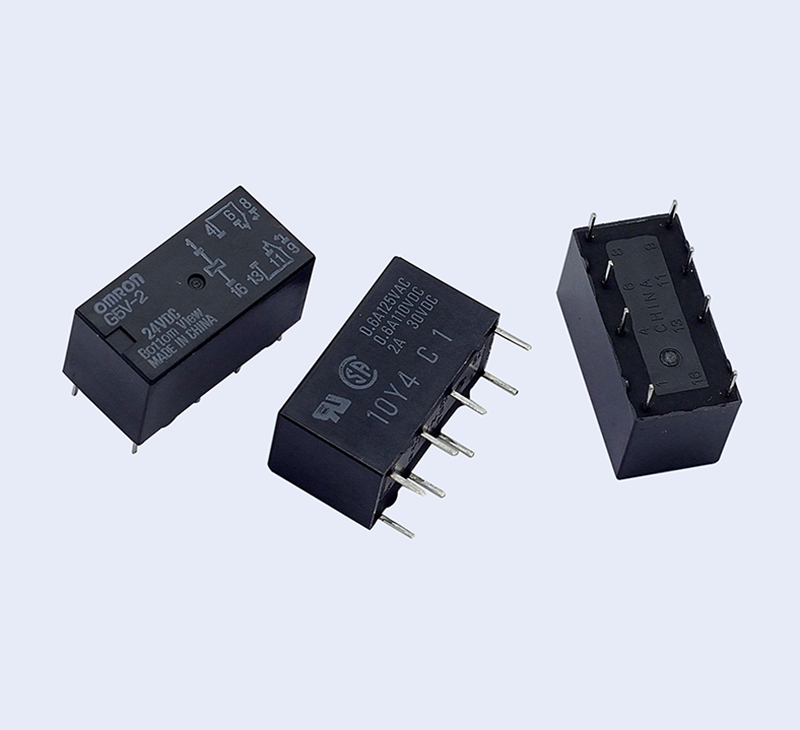

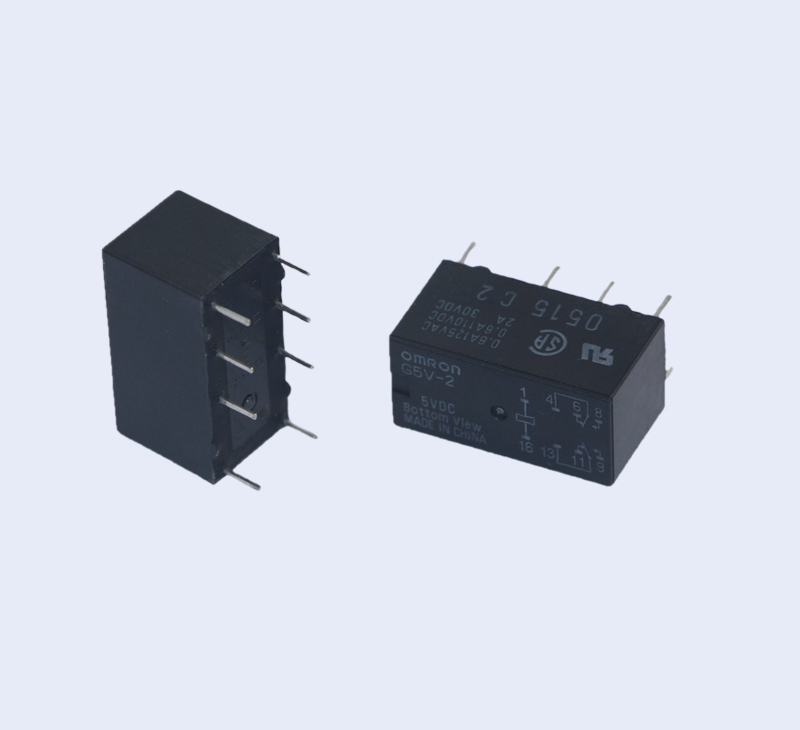

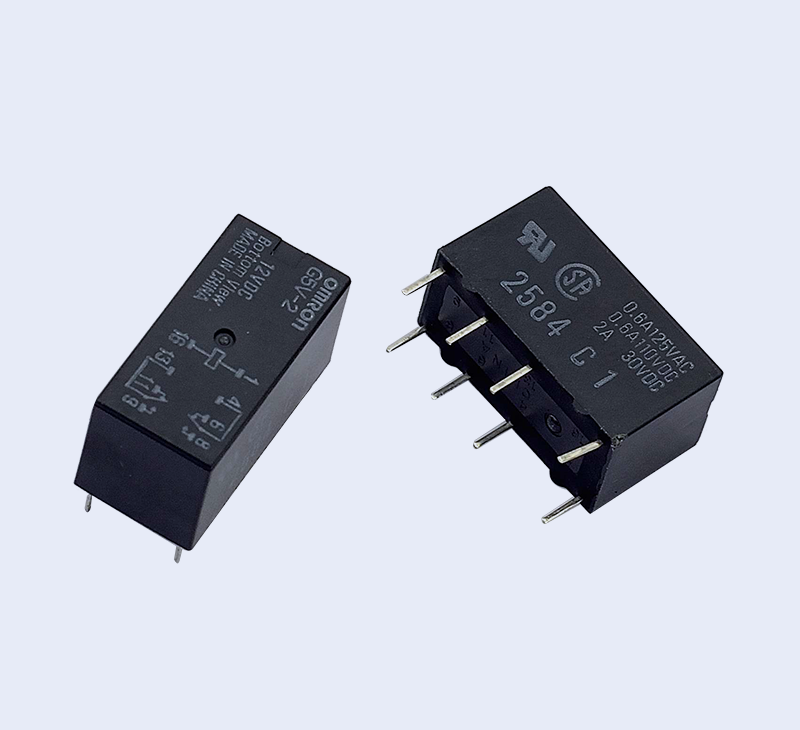

G5V-2 微型繼電器
通用型低成本、2極信號用繼電器
? 通用的DIL端子排列
? 寬范圍接點切換領域10μA～2A
? 塑料密封型，橫桿雙接點為標準。高耐環境性能且高可靠性。
? 線圈接點間、同極接點間都是FCC parts68標準（1,500V、10×160 μs）。
? 耐高電壓、線圈接點間AC1,000V，同極接點間AC750V。
? 取得UL/CSA認證。
? 備有150mW型。
|
構造
|
|
分類
|
接點結構
|
|
塑料密封型
|
|
型號
|
線圈額定電壓
|
最小包裝單位
|
|
標準型
|
2c
|
G5V-2
|
DC 3V
|
25個/桿裝
|
|
DC 5V
|
|
DC 6V
|
|
DC 9V
|
|
DC 12V
|
|
DC 24V
|
|
DC 48V
|
超高靈
敏度型
|
2c
|
G5V-2-H1
|
DC 5V
|
|
DC 12V
|
|
DC 24V
|
|
DC 48V
|
注.訂購時，請注明線圈額定電壓（V）。
例：G5V-2 DC3
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
|
|
額定電流
(mA)
|
線圈電阻
(Ω)
|
動作電壓
(V)
|
復位電壓
(V)
|
最大允許電壓
(V)
|
消耗功率
(mW)
|
標
準
型
|
DC
|
3
|
166.7
|
18
?
|
75%以下
|
5%以上
|
120%
（at23℃）
|
約500
|
|
5
|
100
|
50
|
|
6
|
83.3
|
72
|
|
9
|
55.6
|
162
|
|
12
|
41.7
|
288
|
|
24
|
20.8
|
1,152
|
|
48
|
12
|
4,000
|
約580
|
超
高
靈
敏
度
型
|
DC
|
5
|
30
|
166.7
|
5%以上
|
5%以上
|
180%
（at23℃）
|
約150
|
|
12
|
12.5
|
960
|
|
24
|
8.33
|
2,880
|
約200
|
|
48
|
6.25
|
7,680
|
150%
（at23℃）
|
約300
|
|
注1.
|
額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。
|
|
注2.
|
動作特性指的是線圈溫度為+23℃時的值。
|
|
注3.
|
最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
|
開關部(接點部)
|
|
|
標準型
|
超高靈敏型
|
|
阻性負載
|
|
接點接觸結構
|
雙橫桿接點
|
|
接點材質
|
Au合金+Ag
|
|
額定負載
|
AC125V 0.5A、DC 30V 2A
|
AC125V 0.5A、DC 24V 1A
|
|
額定通電電流
|
2A
|
|
接點電壓的最大值
|
AC125V、DC125V
|
|
接點電流的最大值
|
2A
|
1A
|
|
項目
|
分類
|
標準型
|
超高靈敏度型
|
|
接觸電阻＊1
|
50mΩ以下
|
100mΩ以下
|
|
動作時間
|
7ms以下
|
|
復位時間
|
3ms以下
|
|
絕緣電阻＊2
|
1,000MΩ以上（DC500V兆歐表）
|
|
耐壓
|
線圈與接點間
|
AC1,000V 50/60Hz 1min
|
|
同極接點間
|
AC750V 50/60Hz 1min
|
AC500V 50/60Hz 1min
|
|
異極接點間
|
AC1,000V 50/60Hz 1min
|
|
振動
|
耐久
|
10～55～10Hz 單振幅0.75mm（雙振幅1.5mm）
|
|
誤動作
|
10～55～10Hz 單振幅0.75mm（雙振幅1.5mm）
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
200m/s2
|
100m/s2
|
|
壽命
|
機械
|
1,500萬次以上（開關頻率36,000次/h）
|
|
電氣
|
10萬次以上
（開關頻率1,800次/h）
|
AC10萬次以上、DC30萬次以上
（開關頻率1,800次/h）
|
|
故障率P水準（參考值＊3）
|
DC10mV 10μA
|
|
使用環境溫度
|
-25～+65℃
（無結冰、無結露）
|
-25～+70℃
（無結冰、無結露）
|
|
使用環境濕度
|
5～85%RH
|
|
重量
|
約5g
|
|
注.
|
上述為初始值
|
|
*1.
|
測量條件：根據電壓下降法，在DC1V 10mA的條件下。
|
|
*2.
|
測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。
|
|
*3.
|
該值是開關頻度120次/min時的值，接觸電阻的故障判定值50Ω。
|
|
該值根據開關頻度、使用環境不同會有所變化，請事先確認實際使用
條件后再使用。
|
|
印刷基板加工尺寸
(底視圖)
尺寸公差為:±0.1mm
|
端子配置/
內部連接圖
(底視圖)
|
● 長期連續通電的場合
繼電器用于一直處于通電狀態，但是不進行開關動作的回路時，由于線圈自身的發熱會產生絕緣惡化、接點表面生成皮膜從而進一步加速接觸不良。用于這類電路時，為了以防接觸不良和線圈斷線，請?jiān)O(shè)計成安全電路。
● 關于繼電器的場合
焊接實裝后清洗時應避免急速冷卻，請使用酒精類或水溶類清洗劑。同時，水溫應在40℃以下。
