2017-11-23
MOS FET繼電器是輸出元件使用MOF FET的半導體繼電器（SSR=固態繼電器）。
MOS FET繼電器具有低維護成本、高速、小體積等特點，正在逐步替代機械繼電器。

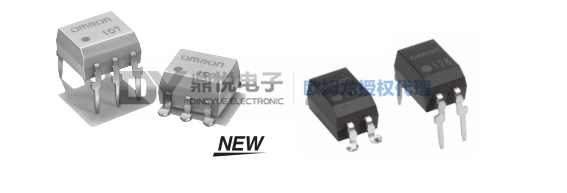

歐姆龍不斷擴充繼電器的產品系列，全新小型封裝產品S-VSON/VSON以及大容量、高絕緣和高靈敏度等產品。
鼎悅電子代理的歐姆龍MOS FET繼電器必能祝您一臂之力。
MOS FET繼電器的特點
1、 超小型、輕量
繼SSOP、USOP之后，超小型的新式封裝VSON、S-VSON也全新上市，有助于設備整體的小型化。
2、 低驅動電流
在推薦運行條件（標準）下的驅動電流為2-15mA。還有最小可用0.2mA驅動的產品，為整體設備的節能化作出貢獻。
3、 壽命長
采用光信號傳輸方式，實現無接點構造。不會因接點磨損而造成壽命縮短，實現了長使用壽命。
4、 漏電流微小
能夠耐受外來浪涌，也不帶緩沖電路，正常情況下，典型漏電流最大僅為1nA。
5、 耐沖擊性優勢
由于內部零件完全為鑄模，也沒有活動零件等機械零件，因此耐沖擊性、耐振動性優異。
6、 高絕緣性
將電壓轉換成光、并作為信號傳送，因此可對輸入輸出間進行電路隔離。標準型號可確保輸入輸出間耐電壓AC2500V。也可以提供高達AC5000的產品。另外，SOP封裝系列產品新增AC3750V產品。
7、 靜音
由于不會像機械式繼電器那樣因金屬接點產生開閉音，因此有助于設備的靜音化。
8、 高速響應性
0.2ms（SSOP、USOP、VSON）的動作時間比機械式繼電器的3ms-5ms明顯縮短。實現了迅速的響應性。
9、正確控制微小模擬信號
由于與晶閘管開關等相比不感帶極小，因此轉換為輸出波形時基本不會歪曲微小模擬信號的輸入波形。

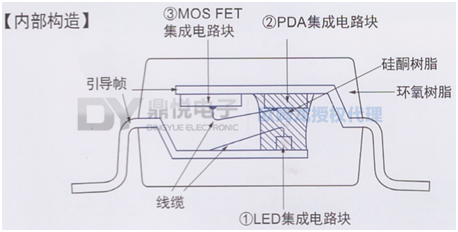

MOS FET繼電器的構造與動作原理
MOS FET繼電器由以下3個集成電路塊構成。
1、 LED集成電路塊（發光二極管）
2、 PDA集成電路塊（光電二極管陣列）
3、 MOS FET集成電路塊

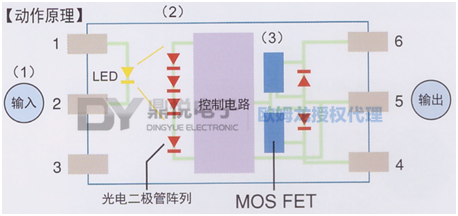

1、 輸入側通電后LED會發光。
2、 這束光通過在輸出側的光電二極管陣列受光后發電，再次轉換為電壓。
3、 該電壓通過控制電路變為觸發電壓來驅動MOS FET。
